Распределительный щит — один из основных элементов системы электроснабжения здания. Через него электроэнергия поступает к отдельным группам потребителей: освещению, розеточным линиям, инженерному и технологическому оборудованию. Здесь же размещаются аппараты, которые обеспечивают коммутацию и защиту электрических цепей.
Конструкция и комплектация щита зависят от назначения объекта, количества линий, установленной мощности и требований к электробезопасности. Поэтому одинаковые внешне корпуса могут существенно различаться по внутреннему оснащению.
Для чего нужен электрический щит
Основная задача электрического щита — прием и последующее распределение электроэнергии между подключенными линиями. При этом оборудование внутри корпуса выполняет не только распределительную, но и защитную функцию.
В зависимости от назначения конкретного щита с его помощью решают несколько задач:
- распределяют питание между группами потребителей;
- защищают линии от перегрузок и коротких замыканий;
- отключают отдельные участки сети при необходимости;
- обеспечивают защиту людей от поражения электрическим током при применении соответствующих защитных устройств;
- организуют учет и контроль параметров электроэнергии, если это предусмотрено проектом.
Таким образом, щит объединяет в одной точке аппараты, необходимые для управления определенной частью системы электроснабжения.

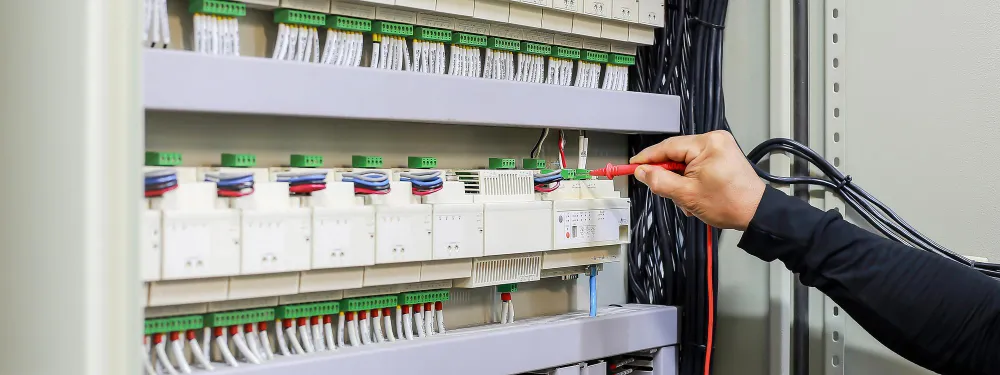

Какие бывают распределительные щиты
Существуют разные виды распределительных щитов, и их назначение определяется местом в системе электроснабжения. Один щит может принимать питание на вводе в здание, другой — распределять его внутри отдельного этажа, помещения или группы оборудования.
На практике встречаются:
- главные распределительные щиты — принимают и распределяют электроэнергию между крупными группами потребителей;
- вводно-распределительные устройства — используются для приема, учета и распределения электроэнергии;
- этажные щиты — обслуживают потребителей определенного этажа;
- квартирные щиты — объединяют защитные аппараты отдельных линий квартиры;
- групповые щиты — предназначены для питания определенной группы оборудования или помещений.
Конкретный тип выбирают не только по названию объекта. Важны расчетная нагрузка, количество отходящих линий, категория электроснабжения и особенности подключаемого оборудования.
Что находится внутри электрощита
Состав распределительного щита определяется проектом. Нельзя сформировать универсальный комплект оборудования, одинаково подходящий для офиса, производственного здания, склада или другого объекта.
Внутри корпуса могут размещаться автоматические выключатели, устройства дифференциальной защиты, контакторы, реле, счетчики, шины и другие аппараты. Для их установки применяются монтажные элементы, а проводники должны быть организованы таким образом, чтобы обеспечить возможность обслуживания и идентификации цепей.
Особое значение имеют автоматы в электрощите. Автоматические выключатели защищают электрические цепи от токов короткого замыкания и перегрузки. Их характеристики выбирают с учетом параметров конкретной линии и подключенной нагрузки. Установка аппарата с неподходящими характеристиками может нарушить предусмотренную проектом защиту.
Как устроен распределительный щит
Если рассматривать устройство распределительного щита в общем виде, можно выделить корпус, коммутационные и защитные аппараты, шины, проводники и монтажные элементы.
Корпус обеспечивает размещение оборудования и его защиту от внешних воздействий. Внутри устанавливаются рейки и другие конструктивные элементы для крепления аппаратов. Для подключения защитных и нейтральных проводников предусматриваются соответствующие шины.
Компоновка оборудования должна обеспечивать удобство подключения и последующего обслуживания. При этом требования к конструкции зависят от места установки. Для сухого технического помещения и площадки с повышенной влажностью или запыленностью могут потребоваться корпуса с разной степенью защиты.
Что показывает схема электрощита
Схема электрощита необходима для понимания структуры распределения электроэнергии и взаимосвязи установленных аппаратов. Она показывает ввод, защитные устройства, отходящие линии и другие предусмотренные проектом элементы.
По схеме можно определить:
- какие потребители подключены к конкретным линиям;
- через какие защитные аппараты проходит питание;
- как распределена нагрузка;
- какие номиналы и характеристики имеют аппараты;
- каким образом организованы отдельные группы потребителей.
Схема формируется на этапе проектирования, а не после произвольной установки оборудования в корпус. Это особенно важно на крупных объектах, где один щит может обслуживать множество линий различного назначения.

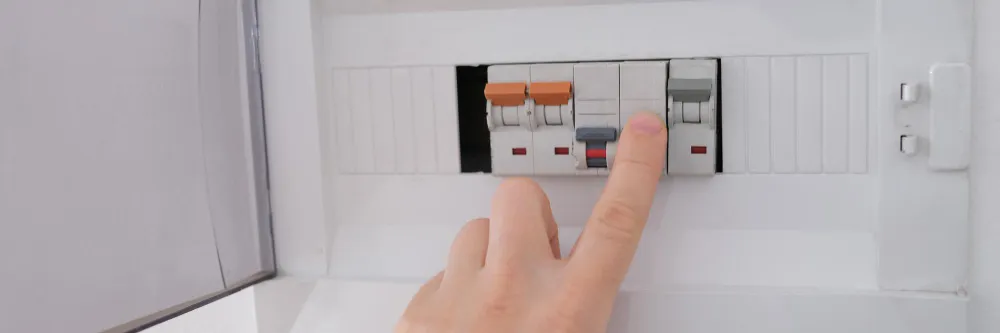

От чего зависит комплектация щита
Количество оборудования внутри щита определяется параметрами системы электроснабжения. Простое увеличение числа автоматических выключателей не делает систему надежнее: каждый аппарат должен выполнять конкретную функцию и соответствовать характеристикам защищаемой цепи.
При проектировании учитывают мощность потребителей, токи нагрузки, сечение и характеристики кабелей, количество линий, требования к резервированию и условия эксплуатации. Также принимают во внимание возможность дальнейшего обслуживания и, если это предусмотрено проектом, резерв места для дополнительного оборудования.
Поэтому подбор корпуса, защитных аппаратов и остальных компонентов выполняется как единая задача. Изменение одного элемента системы может потребовать пересмотра других параметров.
Итог
Распределительный электрощит обеспечивает прием, защиту и распределение электроэнергии между потребителями. Его устройство зависит от назначения объекта, нагрузки, количества линий и требований к электроснабжению.
При выборе и проектировании важно рассматривать распределительный щит как часть общей электрической системы. Правильно разработанная схема, соответствующие расчетам защитные аппараты и продуманная компоновка позволяют обеспечить безопасную эксплуатацию оборудования и удобство дальнейшего обслуживания.
