ЛВС как «сервисы», СКС как «физическая инфраструктура»
Локальная вычислительная сеть (ЛВС) — это логика обмена данными между устройствами: адресация, маршрутизация, протоколы, сервера и приложения. Она отвечает на вопрос «кто с кем и как говорит». Структурированная кабельная система (СКС) — это физическая основа ЛВС: кабели, розетки, патч-панели, кроссы, стойки. Она отвечает на вопрос «по каким трактам проходит связь и насколько они надёжны». Разница принципиальная: плохая СКС «ломает» хорошую ЛВС, а хорошая СКС раскрывает потенциал сети.
ЛВС можно мигрировать и перестраивать софтом и «железом» активного уровня, а СКС служит 10–15 лет и диктует пределы по скоростям, шумам и дальности. Поэтому к СКС подходят как к инженерной системе здания: проектируют, считают, тестируют и паспортизируют. Анкор разница СКС и ЛВС уместен именно здесь.
Из чего состоит СКС: подсистемы, топологии, стандарты
В СКС выделяют горизонтальную подсистему (рабочие места), магистраль (между этажами/узлами), кроссовые и серверные. Нормируется всё: категория кабеля и розеток, длины, радиусы изгиба, способы крепления, зазоры с силовыми линиями. Стандарты TIA/EIA/ISO задают общий язык: по ним любой подрядчик понимает, что и как тестировать и принимать.
Топология обычно «звезда» с иерархией узлов. Это позволяет локально ремонтировать и масштабировать. Критично соблюдать однородность: если розетка заявлена Cat6A, то и патч-панель, и модули должны быть Cat6A, иначе весь тракт «просядет» до слабого звена.
Материалы и категории кабеля: влияние на скорость и будущее
Cat5e ещё приемлем для гигабита, Cat6 даёт запас по помехам, Cat6A — стандарт де-факто для 10G на этажной медной горизонтали. Для длин и агрессивной среды — оптика. Экономия на CCA (алюминий с медным напылением) — типичная мина: растёт затухание и нагрев, падает надёжность PoE. Кабель — цельномедь, правильная жила, корректный экран для шумной среды.
Если планируете IP-телефонию, Wi-Fi 6/6E, камеры в PoE и быструю свопку рабочих мест, выбирайте категорию с запасом. Иначе через пару лет придётся «вскрывать потолки». Анкор что входит в СКС логично раскрывать в составе спецификации: кабель, модули, панели, шкафы, патч-корды, организация кабеля.
Проектирование/монтаж: трассы, кроссы, маркировка, тесты
Проект начинается с планов этажей и расчёта портовой ёмкости: лучше оставить 20–30% запас. Трассы разводят по лоткам и коробам, соблюдают отступы от силовых линий, ставят огнестойкие решения по необходимости. Подсистемы собирают в кроссах/стойках с грамотной вентиляцией и электропитанием.
После монтажа — тесты: длина, NEXT/FEXT, затухание, отражение. Отчёты прикладывают к паспортам линий, маркировку наносят на обе стороны. Без тестов и паспортов СКС — «красивые провода», а не инженерная система.

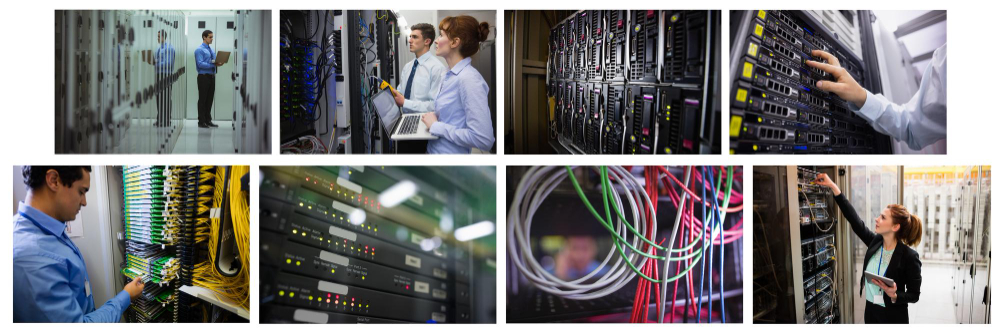

Эксплуатация: паспортизация, ТО, модернизация
СКС живёт долго, если за ней ухаживать: актуальные схемы, аккуратная перекроссировка, контроль изгибов и нагрузки на кабель. Раз в год полезны «ревизии шкафов»: выкинуть «висящие» патчи, упорядочить патч-корды, обновить таблички. При росте потребностей заранее планируйте магистрали (оптика), а горизонталь переводите на Cat6A.
Кейсы «тормозит сеть» часто упираются в плохой тракт или «крученые» патчи. Диагностика Fluke/OTDR быстро показывает корень проблемы. СКС — это фундамент, а на плохом фундаменте сложные сервисы жить не будут.
- Мини-чек-лист: обследование → расчёт портов/категории → проект → монтаж с нормами → тесты и паспорта → регламент обслуживания.
- Не допускайте: CCA, смешение категорий, отсутствие маркировки, «скрутки» и перегибы.
- СКС и ЛВС — разные уровни одной системы: физика и логика. Поставьте физику на место — и логика полетит.
